TCV-EOD-5.0

Quả bóng chống nổ

hướng dẫn vận hành và bảo trì

CẢNH BÁO

Khi sử dụng sản phẩm này, người vận hành phải đọc kỹ hướng dẫn vận hành và bảo dưỡng và tuân thủ nghiêm ngặt các quy định trong đó. Công ty không chịu bất kỳ trách nhiệm nào đối với hậu quả trực tiếp hoặc gián tiếp của việc vận hành sản phẩm không đúng cách không theo hướng dẫn của hướng dẫn vận hành và bảo dưỡng. Công ty không chịu bất kỳ trách nhiệm nào đối với việc mất mạng hoặc hư hỏng sản phẩm do vận hành, sử dụng và bảo dưỡng vi phạm các điều khoản bảo hành mà không tuân theo các hướng dẫn trong hướng dẫn vận hành và bảo dưỡng.

1. Khi sản phẩm đang di chuyển, nắp bình phải được đóng lại. Ngoại trừ chất nổ nghi ngờ được đặt trong bình, không được phép đặt bất kỳ vật dụng nào khác lên sản phẩm.

2. Sản phẩm sau khi nổ, nếu có biến dạng, nứt vỡ rõ ràng ở bình, nắp bình và vòng miệng thì không được tiếp tục sử dụng; nếu không có biến dạng, nứt vỡ rõ ràng thì phải thử nghiệm theo Phụ lục 1, nếu vượt quá giá trị quy định thì không được tiếp tục sử dụng.

TCV-EOD-5.0

Hướng dẫn sử dụng và bảo dưỡng bóng chống cháy nổ

1 Tổng quan

Bóng chống nổ TCV-EOD-5.0 được sử dụng để ngăn chặn tác động hủy diệt của sóng xung kích và mảnh vỡ do vụ nổ gây ra đối với môi trường xung quanh.

Sản phẩm này được sử dụng rộng rãi tại các sân bay, bến tàu, nhà ga, tàu điện ngầm, địa điểm thể thao, địa điểm triển lãm, quảng trường, trung tâm hội nghị và những nơi đông dân cư khác, thích hợp cho việc chuyển giao và tiêu hủy chất nổ đáng ngờ, vận chuyển hàng hóa nguy hiểm.

2 Tính năng sản phẩm

Sản phẩm này có ưu điểm là cấu trúc đơn giản, vận hành dễ dàng, sử dụng an toàn và có thể tái sử dụng. Chế độ chuyển đổi của nắp bồn chống nổ có hai loại công tắc thủ công và công tắc điện, phù hợp để chuyển đổi trong nhiều trường hợp khác nhau; Rơ moóc được trang bị hệ thống phanh dịch vụ, cơ cấu chống phanh ngược và đèn giao thông để đảm bảo an toàn khi lái xe; Sản phẩm được trang bị hệ thống giám sát video để theo dõi việc đóng mở nắp bồn chống nổ; Sản phẩm được trang bị hệ thống cảnh báo nổ chớp nhoáng, có thể cảnh báo những người xung quanh khi vứt bỏ chất nổ.

3 Cấu trúc sản phẩm và nguyên lý hoạt động

3.1 Cấu trúc sản phẩm

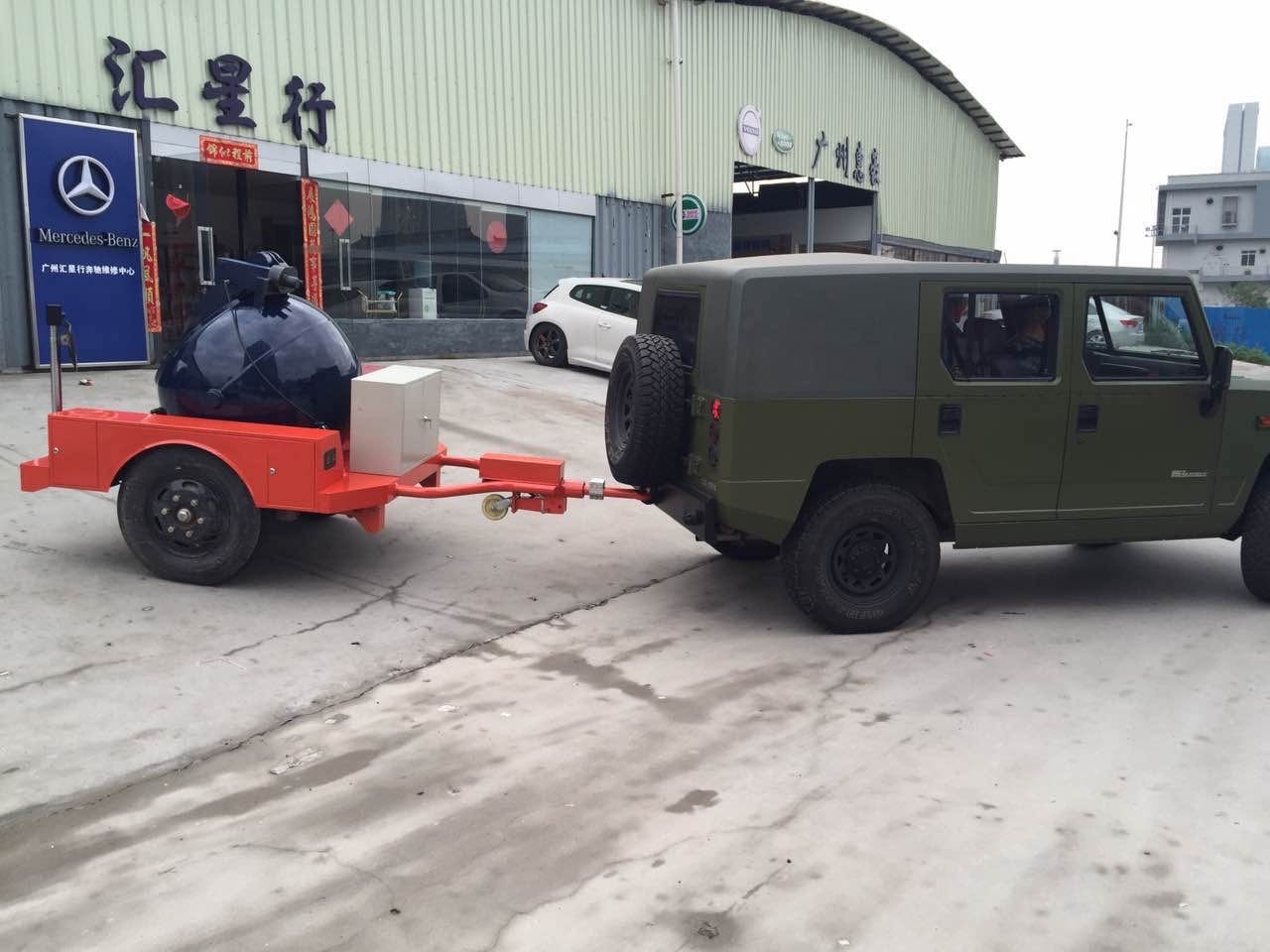

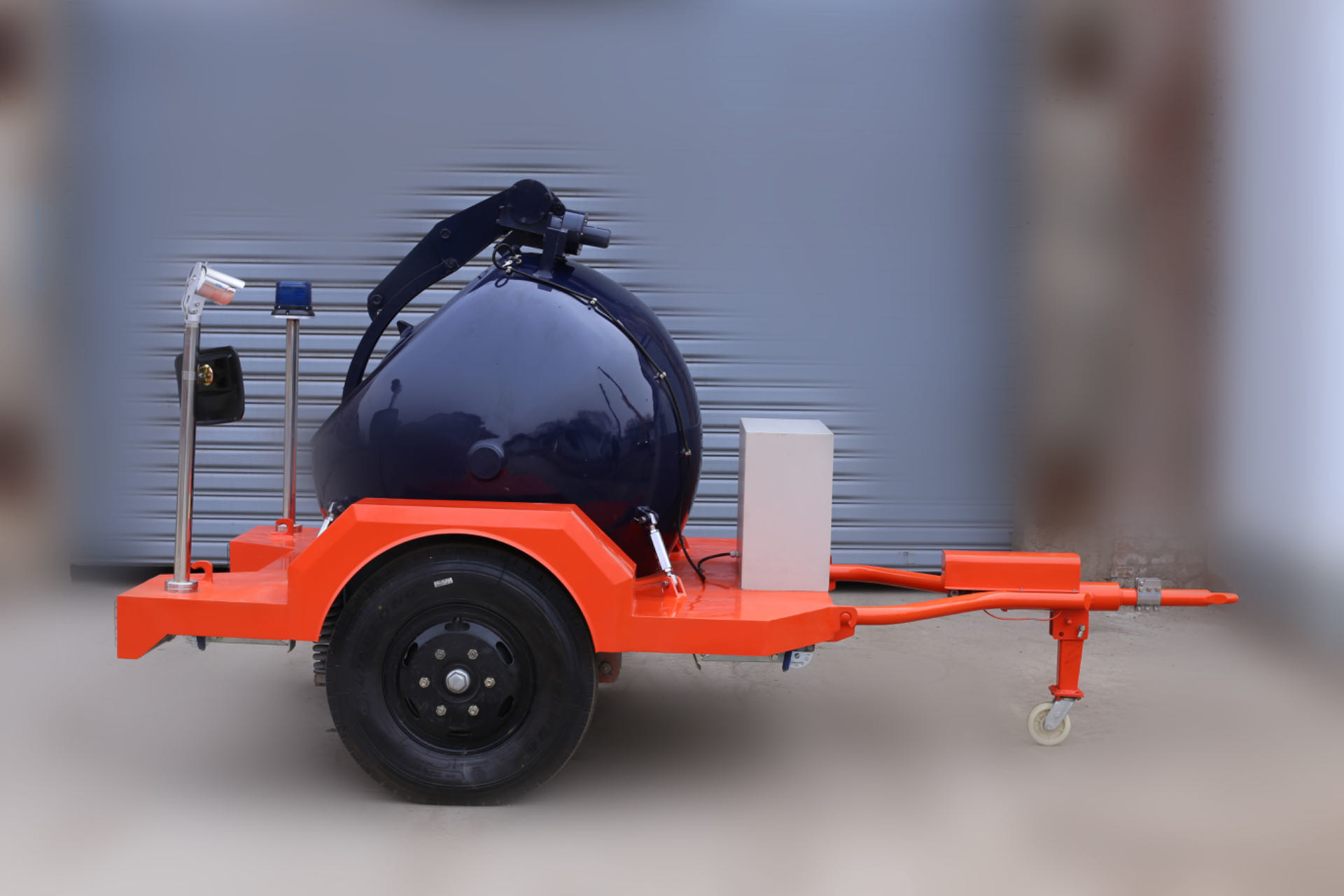

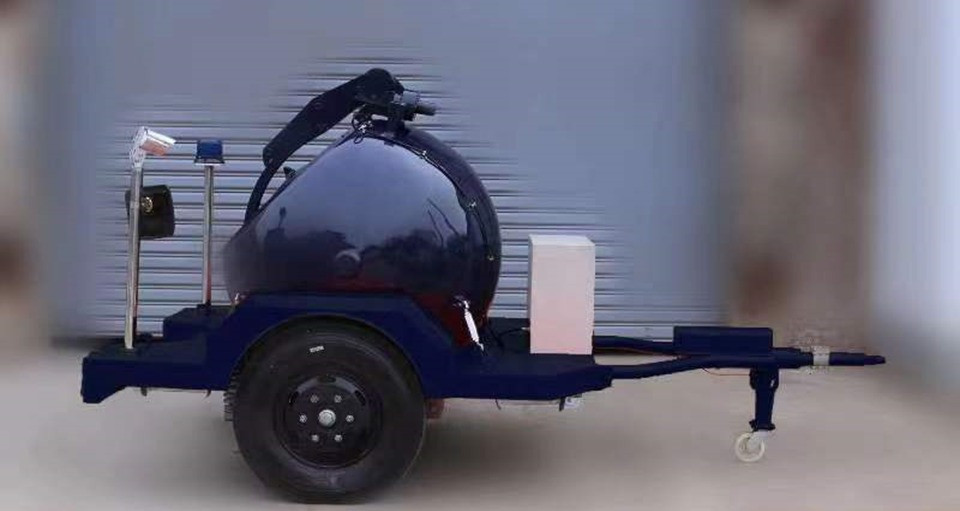

Sản phẩm chủ yếu bao gồm các bồn chống cháy nổ, rơ moóc, hệ thống điều khiển điện, v.v., như thể hiện trong Hình 1; Trong số đó, bồn chống cháy nổ chủ yếu bao gồm thân bồn, nắp bồn, cơ cấu chuyển mạch, ly hợp giảm tốc, động cơ, v.v., như thể hiện trong Hình 2; Rơ moóc chủ yếu bao gồm thân bồn, bánh xe, hệ thống phanh, cơ cấu chống phanh ngược, bánh xe hỗ trợ nâng cấp, chân trước và chân sau, camera, đèn flash, v.v., như thể hiện trong Hình 3.

hình 1

hình 2

hình 3

3.2 Nguyên lý hoạt động

Sản phẩm này là một hộp chứa hình cầu được làm bằng vật liệu thép cường độ cao, có tác dụng tái tạo năng lượng do vụ nổ tạo ra trong một không gian nhất định và ngăn chặn tác động hủy diệt của sóng xung kích và các mảnh vỡ do vụ nổ tạo ra đối với môi trường xung quanh.

4 Môi trường làm việc

4.1 Nhiệt độ hoạt động: -5℃ ～ +40℃.

4.2 Điều kiện đường sá và tốc độ lái xe:

4.3 Khi đỗ xe, không được phép tháo rơ moóc ra khỏi xưởng sửa chữa xe kéo.

4.4 Khi lái xe vào những ngày mưa, bóng chống nổ và hộp điều khiển điện, camera và đèn flash phải được che phủ và buộc chặt để tránh các bộ phận điện bị hư hỏng do mưa.

5 Thông số kỹ thuật

6 Hướng dẫn sử dụng

6.1 Hướng dẫn sử dụng bình chống nổ

6.1.1 Điều khiển điện

Hướng dẫn	huyền thoại
1. Dây điện a) Cắm phích cắm cáp của khay cáp điện vào ổ cắm điều khiển phía trước của rơ moóc và khóa chặt
Hướng dẫn	huyền thoại
b) Nối hai phích cắm ở một đầu của cáp điều khiển (dài khoảng 2 mét) vào ổ cắm trung tâm của đĩa cáp điện tương ứng; Nối hai phích cắm ở đầu kia của cáp điều khiển vào hai ổ cắm ở bên hông hộp điều khiển.
2. Kiểm soát a) Mở "công tắc nguồn" trên bảng điều khiển của hộp điều khiển, màn hình hiển thị trên bộ điều khiển sẽ hiển thị hình ảnh miệng bể. b) Nhấn nút "Mở nắp" trên bộ điều khiển, nắp lon sẽ tự động dừng lại khi mở đến vị trí giới hạn. c) Nhấn nút "Đóng nắp" trên bộ điều khiển, nắp lon sẽ tự động dừng lại sau khi đóng đến vị trí giới hạn. d) Bật "công tắc đèn flash" và đèn flash sẽ bật. e) Nhấn công tắc hiển thị nguồn để hiển thị nguồn pin trên màn hình nguồn. Lưu ý: 1. Không sử dụng lực mạnh khi cắm hoặc tháo phích cắm. 2. Khi cắm, phích cắm phải thẳng hàng với vị trí ổ cắm.
Hướng dẫn	huyền thoại
3. Khi đặt thuốc nổ nghi vấn, thuốc nổ nghi vấn phải được đặt ở giữa lưới đỡ xe tăng.

6.1.2 Điều khiển thủ công

Hướng dẫn	huyền thoại
1. Lắp tấm công tắc thủ công vào trục lục giác ở mặt sau của quả cầu chống nổ. 2. Vặn cờ lê công tắc theo hướng chỉ dẫn của biển báo. 3. Quan sát quá trình đóng mở nắp bóng qua gương chiếu hậu. Lưu ý: 1. Khi chuyển đổi nắp bóng bằng tay, vui lòng ngắt nguồn điện trong tủ điện. 2. Hàng hóa nguy hiểm phải được đặt ở giữa lưới đỡ bóng.

6.1.3 Phá hủy thuốc nổ trong xe tăng

Nếu cần phá hủy chất nổ trong thùng, chúng phải được xử lý bởi nhân viên EOD chuyên nghiệp được đào tạo và chất nổ phải được đặt ở giữa khay.

6.1.4 Phát hiện sau khi nổ trong bồn chứa

Nếu thân bình, nắp bình và vòng miệng bình bị biến dạng, nứt, vỡ thì không được tiếp tục sử dụng.

Sử dụng thước dây chuyên dụng để đo chiều dài cung của điểm giám sát. Nếu vượt quá phạm vi chiều dài tối đa cho phép của bảng dữ liệu điểm giám sát, thì không được sử dụng. Bảng dữ liệu của các điểm giám sát được thể hiện trong phụ lục 1.

6.2 Hướng dẫn sử dụng xe kéo

6.2.1 Kết nối với máy kéo

6.2.2 Lái xe

Hướng dẫn	huyền thoại
1 Kết nối đèn giao thông Cắm một đầu của đầu nối bảy lõi vào ổ cắm phía trước của thân xe kéo và kết nối đầu kia với máy kéo. Xem sơ đồ bên phải để biết mối quan hệ giữa màu của cáp đầu nối bảy lõi và đèn tín hiệu giao thông. Lưu ý: 1. Trước khi lái xe, hãy kiểm tra bằng mắt xem lốp có bị thiếu không, vành xe có bị biến dạng hay nứt không. Nếu áp suất lốp xe thiếu, vui lòng bơm đầy kịp thời. Nếu vành xe bị biến dạng hay nứt, vui lòng thay lốp kịp thời. 2. Trước khi rời khỏi xe, hãy đảm bảo nắp bình xăng đã được đóng lại. 3. Trước khi lái xe, hãy đảm bảo không có vật dụng không liên quan nào khác được đặt lên sản phẩm.	Bảng màu cáp kết nối bảy lõi và đèn giao thông tương ứng Tính năng Màu cáp Dòng chung đen Đêm Đen xanh lá cây Rẽ trái Đen vàng phanh Đen đỏ Đảo ngược Đen xanh Rẽ phải Đen trắng
2 Bật thiết bị chống phanh lùi (trừ khi cần phải lùi) Xoay cần gạt chống phanh ngược trên thanh kéo đến vị trí chỉ định. Lưu ý: 1. Trước khi lái xe, hãy kiểm tra bằng mắt xem lốp có bị thiếu không, vành xe có bị biến dạng hay nứt không. Nếu áp suất lốp xe thiếu, vui lòng bơm đầy kịp thời. Nếu vành xe bị biến dạng hay nứt, vui lòng thay lốp kịp thời. 2. Trước khi rời khỏi xe, hãy đảm bảo nắp bình xăng đã được đóng hoàn toàn. 3. Trước khi lái xe, hãy đảm bảo không có vật dụng không liên quan nào khác được đặt lên sản phẩm.

6.2.3 Đảo ngược

Hướng dẫn	huyền thoại
Khi lùi xe, hãy kéo cần điều khiển trên thiết bị chống phanh lùi lên, xoay cần trên 180° và đảo ngược thao tác. Lưu ý: Sau khi hoàn tất quá trình lùi, thiết bị chống phanh lùi có thể được kích hoạt trước khi thanh đẩy được đặt lại.

6.2.4 Đặt rơ moóc

Hướng dẫn	huyền thoại
1. Đặt chân trước a) Điều chỉnh bánh xe nâng đến độ cao thích hợp và kéo chốt chân trước ra; Xoay chân trước thẳng đứng với thân xe; Lắp trục chốt vào lỗ tương ứng của ghế cố định chân trước; Xoay vách ngăn cuối của chốt vuông góc với chốt. b) Điều chỉnh bánh xe nâng để nâng vật lên khỏi mặt đất. 2. Đặt chân sau a) Kéo chốt ở chân sau lên, lật chân trước lên theo phương thẳng đứng với thân xe và lật nhẹ chân sau để đảm bảo chốt bật vào lỗ tương ứng. b) Lắp cờ lê nâng chân vào trục lục giác ở giữa chân sau và xoay cờ lê sao cho chân sau hạ xuống đất.
Hướng dẫn	huyền thoại

7 Bảo trì và bảo dưỡng

7.1 Kiểm tra trước khi khởi hành

Trước mỗi chuyến đi, hãy kiểm tra trực quan xem lốp có bị thiếu không, vành xe có bị biến dạng hay nứt không. Nếu áp suất lốp xe bị thiếu, vui lòng bơm đầy kịp thời. Nếu vành xe bị biến dạng hoặc nứt, vui lòng thay thế kịp thời.

7.2 Bảo trì và bảo dưỡng thường xuyên

7.2.1 Vệ sinh xe

Bề mặt sản phẩm nên được vệ sinh một lần một tháng. Khi vệ sinh, không được phép phun trực tiếp nước áp suất cao vào bề mặt sản phẩm. Bề mặt sản phẩm nên được lau bằng vải cotton sạch.

7.2.2 Đoạn giới thiệu

a) Kiểm tra áp suất lốp hàng tháng, áp suất lốp phải đảm bảo 770KPa±30KPa.

b) Kiểm tra xem dầu phanh trong bình dầu của hệ thống phanh có đầy không ba tháng một lần. Nếu dầu phanh không đầy, vui lòng đổ đầy dầu phanh kịp thời. Trong quá trình kiểm tra, tháo bốn vít của nắp bảo vệ của bộ phận thanh kéo, tháo nắp bảo vệ, kiểm tra trực quan độ cao dầu trong bình dầu của hệ thống phanh, sau đó đặt lại nắp bảo vệ và siết chặt bằng vít. Xem hình ảnh bên dưới.

b) Mỗi ​​sáu tháng hoặc mỗi 1000km, hãy kiểm tra xem đai ốc bánh xe có bị lỏng không và siết chặt lại đai ốc lốp.

c) Tra mỡ vào ổ trục bánh xe mỗi năm hoặc sau mỗi 1000km.

d) Mỗi ​​năm hoặc sau mỗi 1000km, hãy điều chỉnh lại phanh bánh xe để đảm bảo phanh chính hoạt động bình thường.

e) Lốp xe phải được thay thế theo tình trạng mòn và thời gian thay thế không quá 3 năm.

Những vấn đề trên được duy trì bởi các tổ chức chuyên nghiệp.

7.2.3 Bồn chống cháy nổ

a) Nắp bóng chống nổ được mở và đóng ít nhất một lần mỗi tháng.

b) Cơ cấu công tắc bi chống nổ sẽ nhỏ một lượng dầu thích hợp vào vị trí bên dưới sáu tháng một lần và lau sạch dầu tràn bằng vải cotton sạch.

7.2.4 Nguồn điện di động

a) Sạc và xả pin di động ba tháng một lần và sạc và khôi phục lại trong vòng 24 giờ sau khi kết thúc quá trình xả pin.

b) Vui lòng sử dụng bộ sạc đi kèm với sản phẩm khi sạc. Khi sạc, tránh sạc gần nguồn nhiệt hoặc dưới ánh sáng mặt trời trực tiếp và không làm ướt pin hoặc cho pin vào nước.

c) Nguồn điện di động không thể sạc được, cần phải thay thế kịp thời, tùy theo môi trường sử dụng sản phẩm khác nhau, tuổi thọ khác nhau, khuyến nghị nên thay thế sau 3 năm.

8 Lưu trữ và vận chuyển

8.1 Lưu trữ

8.1.1 Nhiệt độ bảo quản:-10℃～+45℃;

8.1.2 Độ ẩm lưu trữ: độ ẩm tương đối ≤80%;

8.1.3 Môi trường bảo quản: Sản phẩm phải được đặt ở nơi khô ráo, thông thoáng, sạch sẽ, tránh xa kho có nguồn điện cảm ứng và khí ăn mòn; nếu không có kho, phải đảm bảo che chắn sản phẩm bằng vật liệu chống mưa để tránh mưa trực tiếp.

8.1.4 Biện pháp phòng ngừa:

a) Sản phẩm phải được đỗ trên mặt đất bằng phẳng, không được đỗ trên mặt đất dốc;

b) Nắp bình phải được đóng lại;

c) Điều chỉnh chân trước thẳng đứng so với mặt đất, điều chỉnh tiếp xúc với mặt đất, trạng thái lưu trữ sản phẩm được thể hiện trong hình sau;

d) Sản phẩm phải được che phủ bằng vải phủ chống mưa và buộc chặt.

8.2 Vận chuyển

8.2.1 Yêu cầu lắp phuộc:

a) Thiết bị nâng hạ: xe nâng.

b) Tải trọng xe nâng: ≥5T.

c) Kích thước càng nâng: chiều rộng ≤210mm, chiều dài ≥2000mm, khoảng cách giữa các càng khoảng 750mm.

d) Vị trí điểm giao nhau: Xem hình bên dưới. Khi lắp càng nâng, phải đảm bảo càng nâng hàng đi qua cả hai bên của tấm càng nâng cùng lúc, sau đó mới nâng sản phẩm lên.

e) Yêu cầu khác: Trong quá trình lắp đặt xe nâng, vui lòng tuân thủ các yêu cầu liên quan của xe nâng để tránh thương vong và hư hỏng sản phẩm.

8.2.2 Yêu cầu về vận chuyển:

a) Sản phẩm phải được vận chuyển bằng phương tiện có mái che, tránh mưa, ẩm, sạch sẽ, tránh để chung toa với hàng hóa ăn mòn.

b) Sản phẩm phải được buộc chặt vào phương tiện vận chuyển để đảm bảo không có sự dịch chuyển giữa sản phẩm và phương tiện vận chuyển khi phương tiện vận chuyển đang chạy.

c) Bánh xe hỗ trợ phải được thu lại.

9 Xử lý sự cố

Lưu ý: Nếu không thể loại trừ những vấn đề trên, vui lòng liên hệ với nhà sản xuất.

10 Thời hạn bảo hành

Sản phẩm trong điều kiện làm việc, bảo quản và bảo dưỡng quy định thì thời hạn bảo hành là:

a) Thời hạn bảo hành thân bồn chống cháy nổ, nắp bồn, cơ cấu công tắc và xe kéo là 2 năm.

b) Thời hạn bảo hành của bộ giảm tốc, ly hợp, mô tơ, các linh kiện điện (như bộ truyền động, v.v.) trong hộp điều khiển điện, bộ điều khiển, cáp, nguồn điện di động, đèn giao thông, đèn flash, camera, bánh xe hỗ trợ, v.v. là 1 năm.

c) Thời hạn bảo hành hệ thống phanh rơ moóc, cụm bánh xe (lốp, moay ơ, ổ trục) và hệ thống treo là 1 năm hoặc 2000km.

d) Các phụ kiện ô tô (kích thủy lực, cờ lê tháo lốp, cờ lê nâng chân, cờ lê lục giác, thước dây chuyên dụng, khối đệm gỗ, quần yếm, lưới đỡ) không được bảo hành.

e) Việc sử dụng trong điều kiện vượt quá yêu cầu của hướng dẫn vận hành và bảo trì này không được bảo hành.

11 Thông tin liên lạc

Địa chỉ: Số 16 Đường Ninh Ba, Quận Longtan, Thành phố Cát Lâm, Tỉnh Cát Lâm

Điện thoại: 0432-65117860 Di động: 13843229755

Fax: 0432-65117860 Mã bưu chính: 13202111
